原标题：英特尔废弃的 10nm Cannon Lake-Y CPU 样品曝光，三芯粒设计

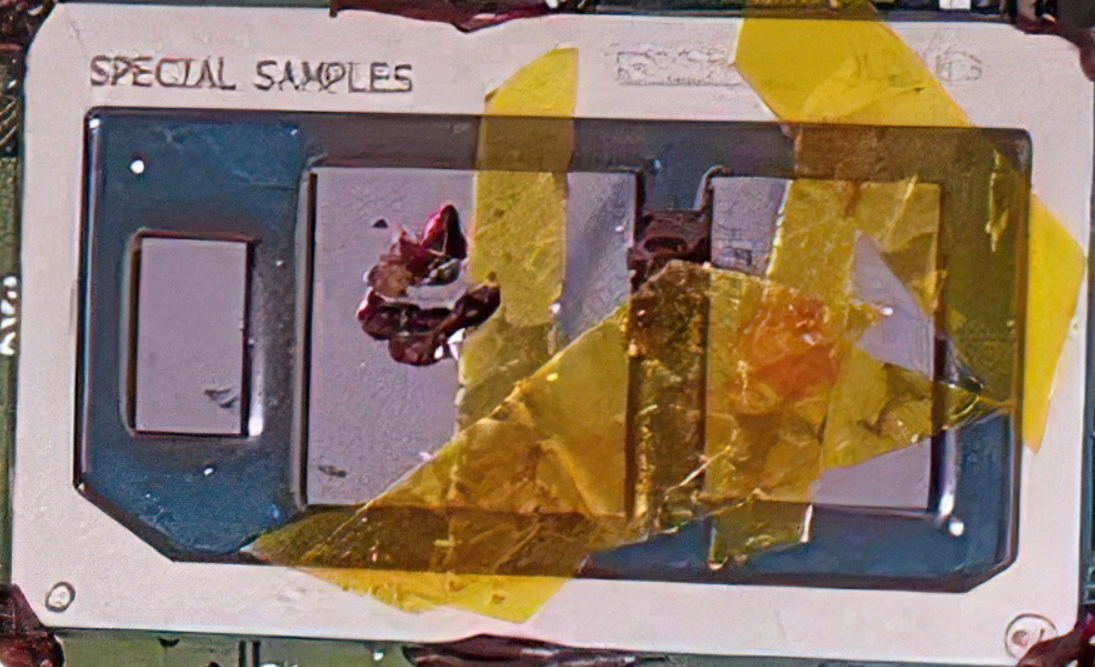

IT之家 8 月 21 日消息，硬件收藏家和评论家 YuuKi-AnS 晒出了一张英特尔废弃的 10nm Cannon Lake-Y CPU 的照片，该 CPU 采用三芯粒设计，整体尺寸也很小，上面写有“Special Samples（特殊样品）”。

英特尔废弃10nm Cannon Lake-Y CPU样品曝光 三芯粒设计

英特尔 Cannon Lake 架构于 2018 年推出，不到两年后就停产了。事实上，这是该公司历史上寿命最短的英特尔架构。

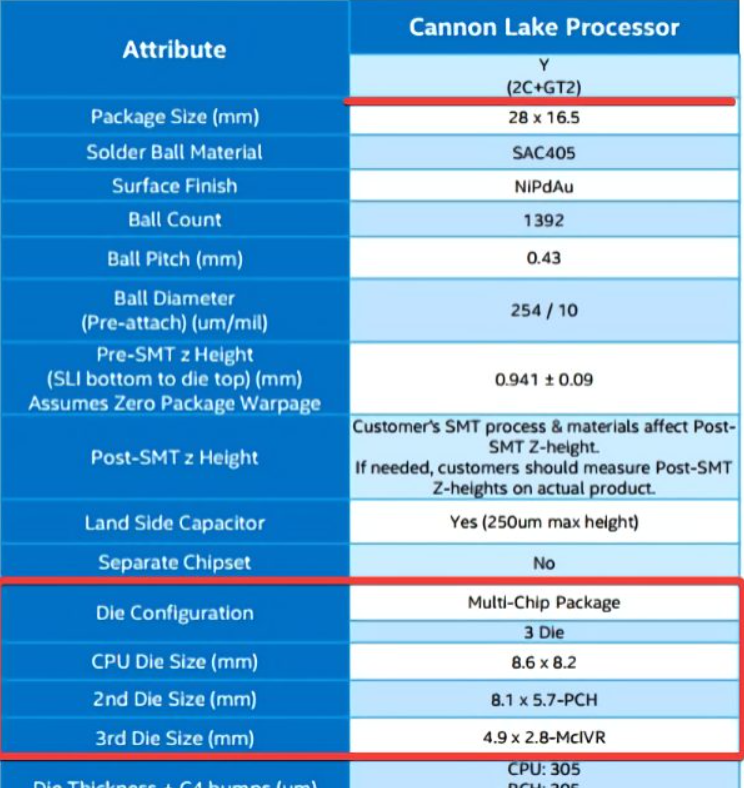

从图中可以看到，这款废弃的 Cannon Lake-Y CPU 是一款 3-die MCP（多芯片处理器），采用 BGA1392 封装，尺寸为 28mm x 16.5mm，也就是 462 mm²。

根据曝光的数据，封装上有三个芯粒，10nm CPU 芯片是这三个芯粒中最大的，尺寸为 70.52 mm²，其次是 PCH 芯片，尺寸为 46.17 mm²，最后是 McIVR 芯片，尺寸为 13.72 mm²。

英特尔废弃10nm Cannon Lake-Y CPU样品曝光 三芯粒设计

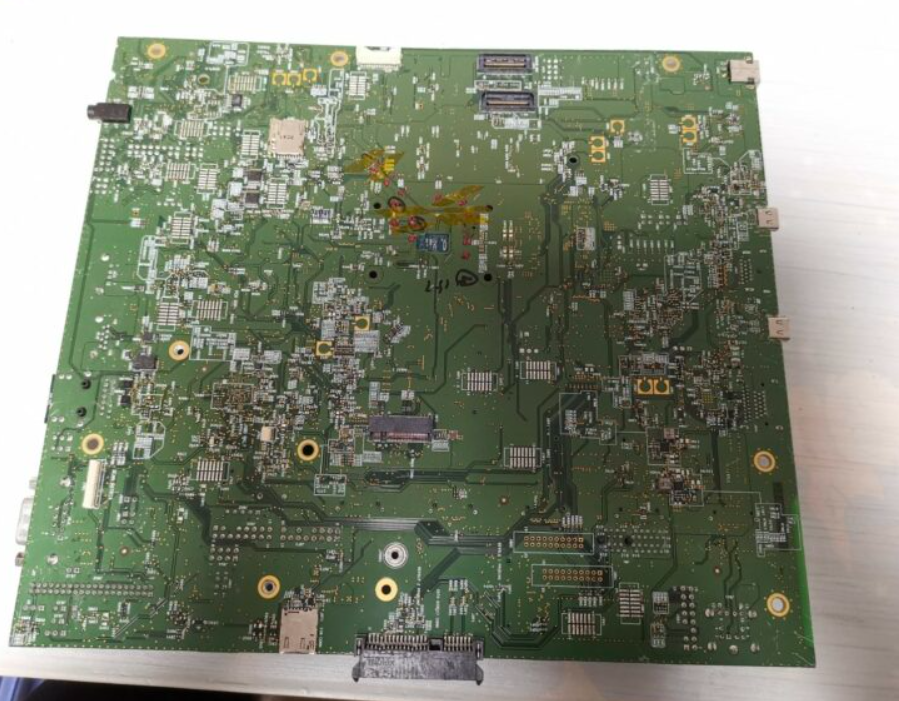

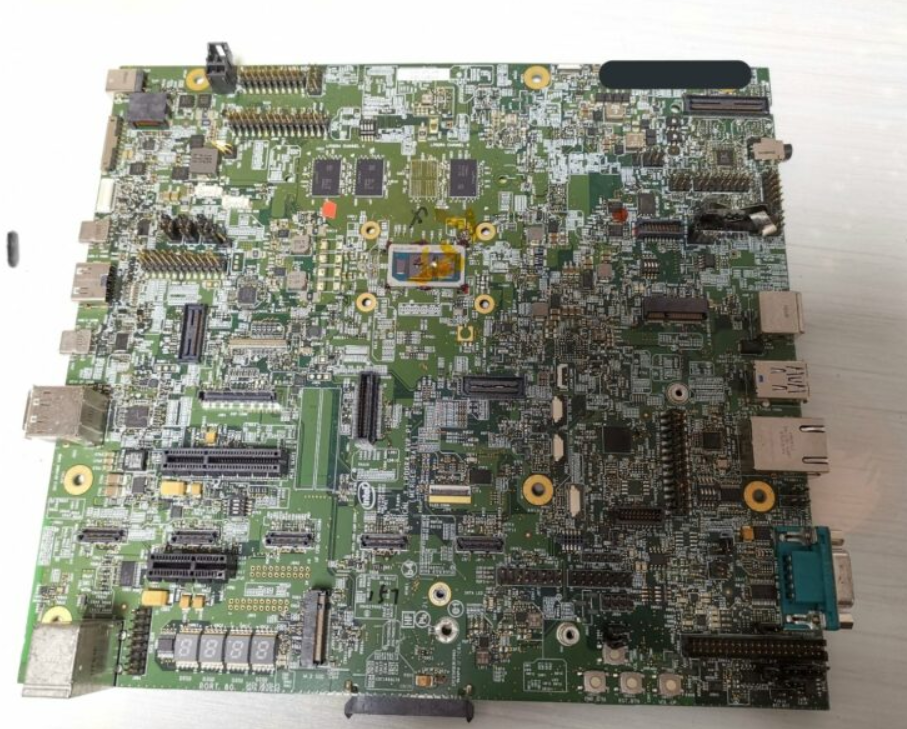

McIVR（多芯片集成稳压器）用来处理两个芯粒之间的电压调节，但英特尔后来又改用了全集成电压调节 FIVR。从下图的主板可以看到这颗 CPU 的尺寸有多小。

英特尔废弃10nm Cannon Lake-Y CPU样品曝光 三芯粒设计

英特尔废弃10nm Cannon Lake-Y CPU样品曝光 三芯粒设计

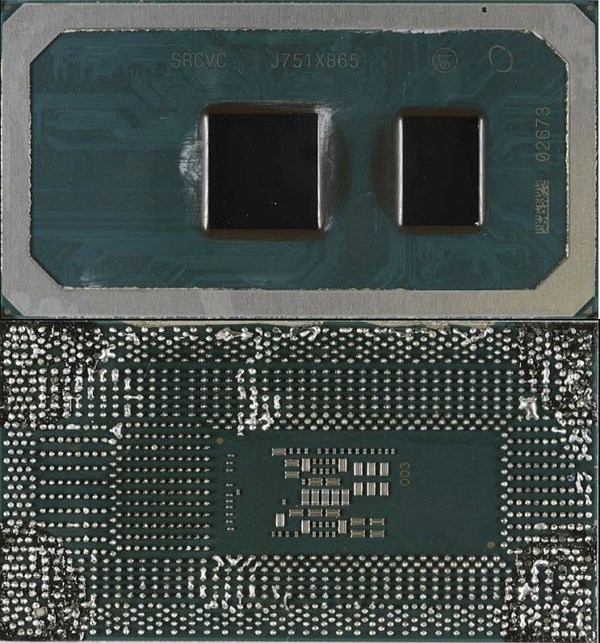

IT之家了解到，英特尔 10nm Cannon Lake 架构只正式推出了一款产品，即 i3-8121U，曾搭载于一款联想笔记本和英特尔 NUC 中，该 CPU 拥有 2 核 4 线程，2.2-3.2GHz，甚至没有核显。

英特尔废弃10nm Cannon Lake-Y CPU样品曝光 三芯粒设计

2020 年，又一款 Cannon Lake 架构 CPU —— m3-8114Y 曝光，拥有 2 核 4 线程，主频 1.5GHz，搭载了 Gen 10 核显，跑分比 14nm 工艺的 m3-7Y30 稍高。
