联想启天M7300台式机怎么换技嘉主板机箱接电源线?

kk数码网 • • 电脑 • 阅读 699

联想机箱换主板，大家比较麻烦的是接线口与其他主板不符。本经验通过自己实践，成功改机箱电源接线，方便需要者使用。

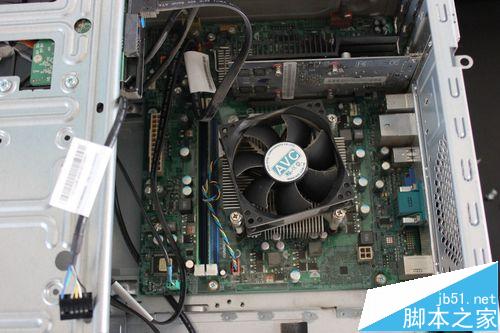

1、拆机箱。如下图：

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

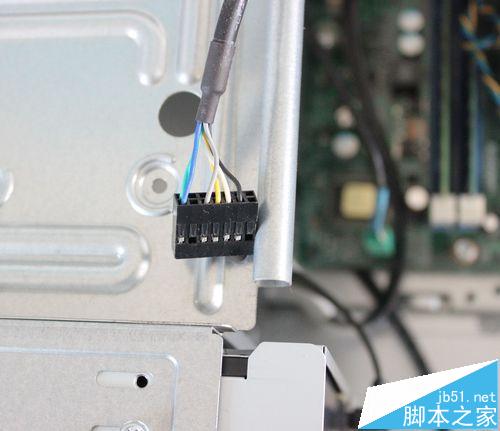

2、拔下原来主板上的前置开关线，如下图：

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

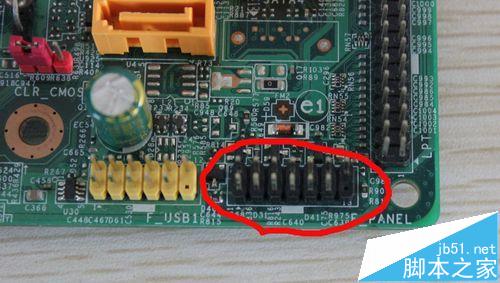

3、我用的是技嘉H61M-DS2主板，其前置面板接线桩见下图：

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

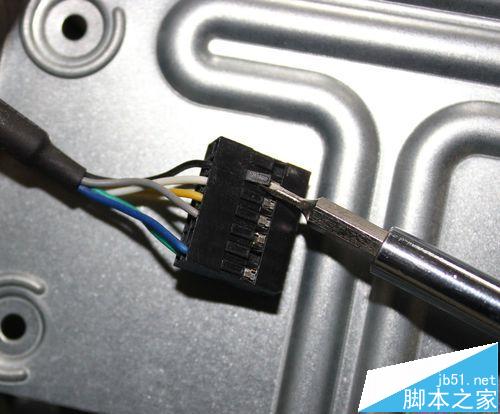

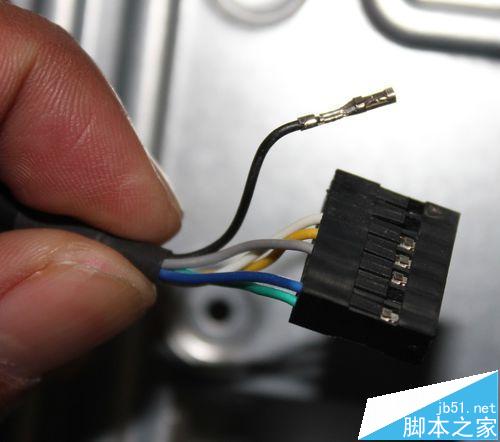

4、这种接线柱与联想前置开关接线不符合，直接无法插上。要拆掉原来机箱前置开关接线，用小平口起子挑起塑料压线片，然后拔出接线，要把所有的接线都拔出。

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

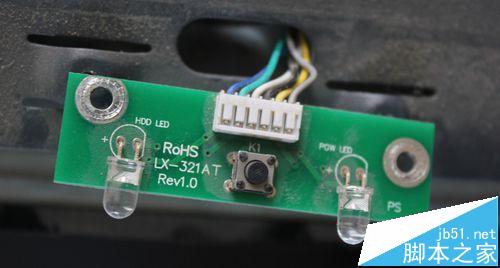

5、拆开机箱前置开关，可以看到前置开关接线板。可以看到黄、灰是电源指示灯接线（POWER LED）；蓝、浅蓝是硬盘指示灯（HDD LED）；白、黑是电源开关线（POWER SW）。

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

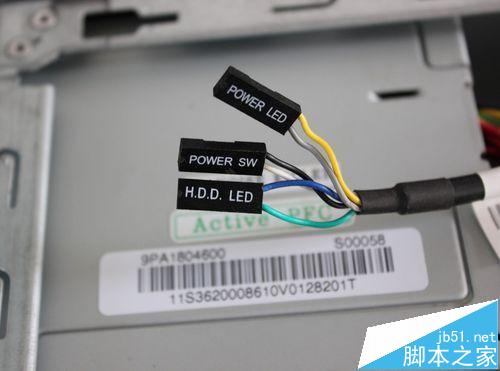

6、从旧机箱上 拆下接线塑料套，有标识最好，便于以后维护，把线插进接线套。

注意：正负极要分清，不然按下开关，电源是不会接通的。

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

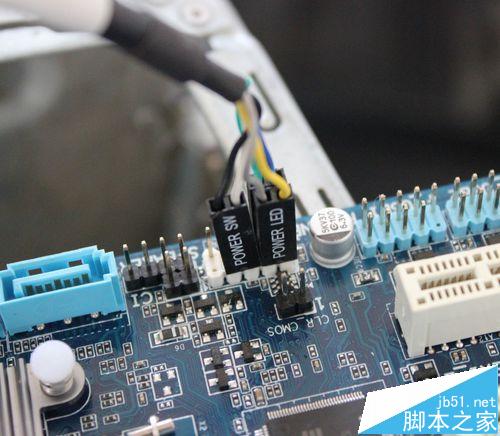

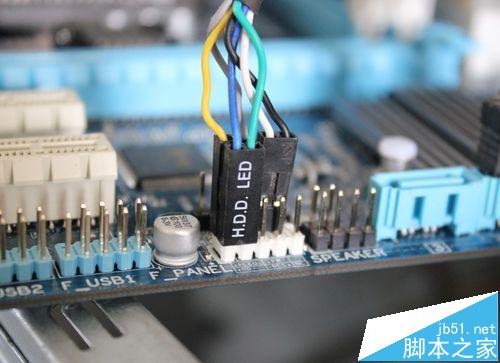

7、对应主板接线柱，插上接线套。

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

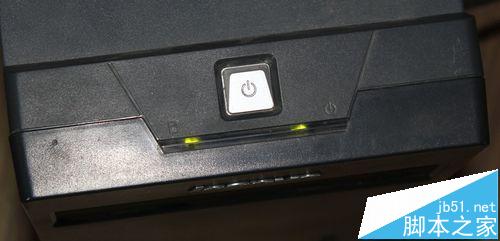

8、如果按下开关，电源没接通或是指示灯不亮，可以调换各组接线，然后重新插上主板就可以了。差错正负极是没关系的，不会影响主板的。需要的亲们，试一下吧！

联想启天M7300台式机怎么换技嘉主板机箱接电源线?

联想启天M7300台式机怎么换技嘉主板机箱接电源线?
